搜索ABAQUS多工況分析實例詳解
2016-10-27 by:CAE仿真在線 來源:互聯網
ABAQUS多工況分析應用于結構在一系列不同工況作用下的線性響應,與多步的線性攝動分析功能相當,但一般情況下更為高效。當結構承受多種不同類型的載荷時,多工況分析將非常有用,這在許多工業領域非常常見,例如飛機飛行過程(起飛、爬升、巡航、俯沖、著陸和滑行)中經歷的不同載荷。下圖是對多工況分析過程的一些說明。
對于多工況分析還需注意:(1)多工況分析可以包含前述通用分析步(基狀態)的非線性效應;(2)在多工況中不能預定義場變量,也不能從某一工況進行重啟動分析;(3)在含有壓電單元的模型中以及靈敏度設計分析中不能進行多工況分析。

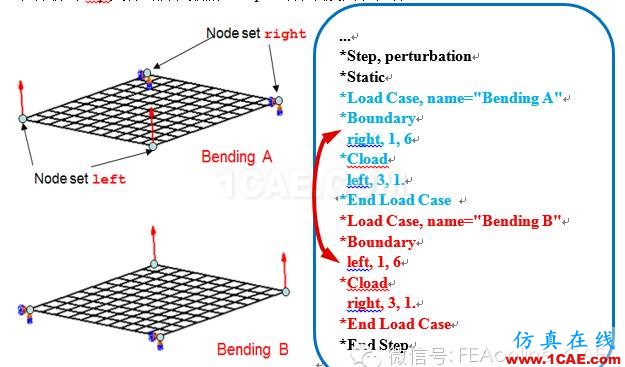

在ABAQUS中可以通過直接導入inp文件的方式進行多工況分析,其中多工況的定義是以*LOAD CASE開始、以*END LOAD CASE結束。下圖所示為多工況分析的inp文件的歷程數據(step)部分以及圖示說明。

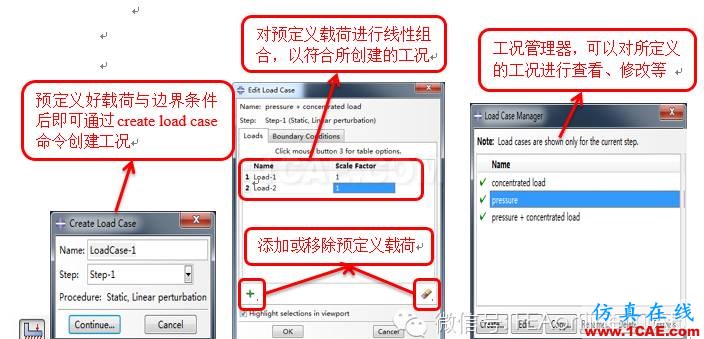

ABAQUS中多工況分析另一種實現方式是在Abaqus/CAE建模環境中進行,在Load模塊,Create Load Case命令可以進行多工況的定義,如下圖所示。

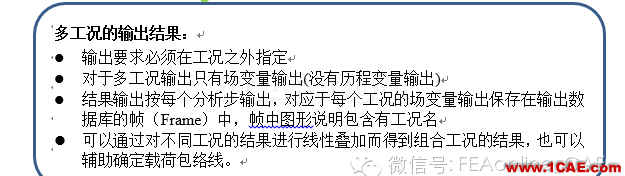

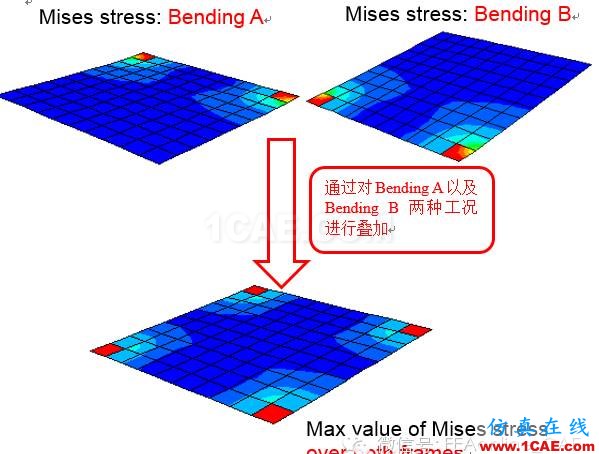

多工況分析結果查看時,須注意每個工況的場變量輸出保存在輸出數據庫的幀中,另外還可以對不同工況的結果進行線性疊加而得到組合工況的結果,也可以輔助確定載荷包絡線,如下圖所示。
