搜索Maxwell電機分析設計基礎：什么是轉子、定子、沖片？
2017-03-04 by:CAE仿真在線 來源:互聯網
maxwell主要用于電機設計和分析仿真,在學習maxwell之前,必須先知道電機的基本結構,先上圖:

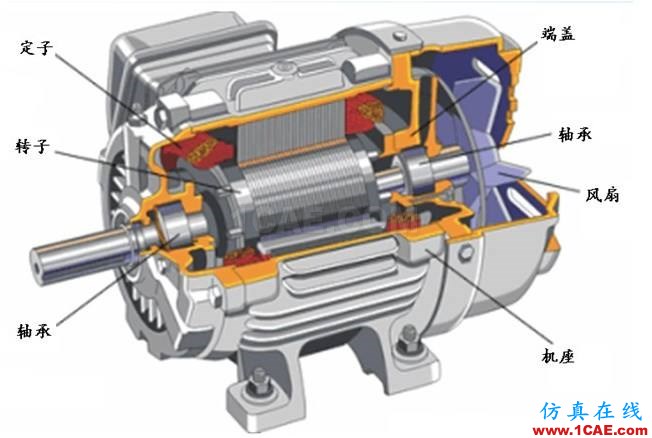

圖:電機的構成
可見電機主要由定子、轉子組成,其他都是支持系統(支撐、散熱、潤滑等)
轉子:在電動機里面的轉動部分,由硅鋼片疊加而成,轉子兩頭的短路環是電動機動力輸出的機構.
定子:在電動機里面固定不動的部分,由硅鋼片疊加而成,嵌有線圈繞繞組,繞組產生旋轉磁場,推動轉子轉動.
而沖片是什么呢?
沖片:是硅鋼片,用來支撐繞組,并影響引導電磁磁通的作用。由大約0.3mm的硅鋼片沖壓而成為不同規格沖片,以適合不同功率的電動機定子轉子使用,沖片之間是絕緣的,之所以要絕緣而且疊加而成,是為了減少渦流電流的發熱損耗。

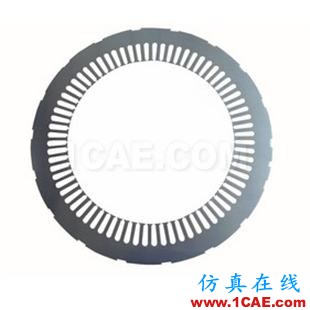

圖:沖片,單個

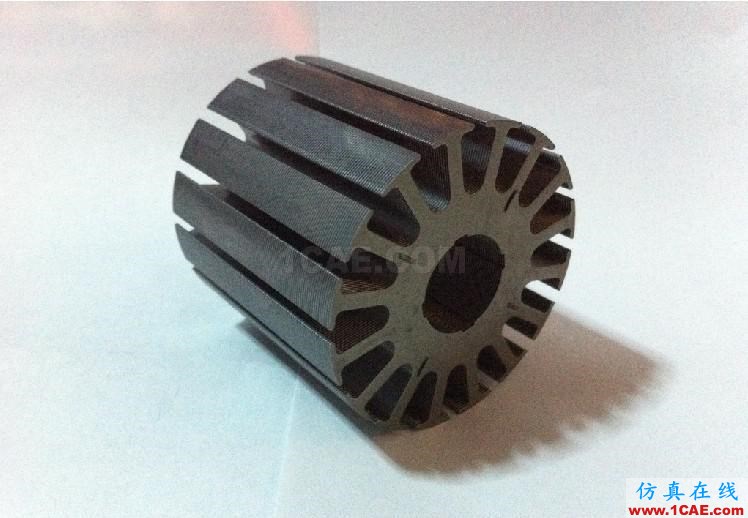

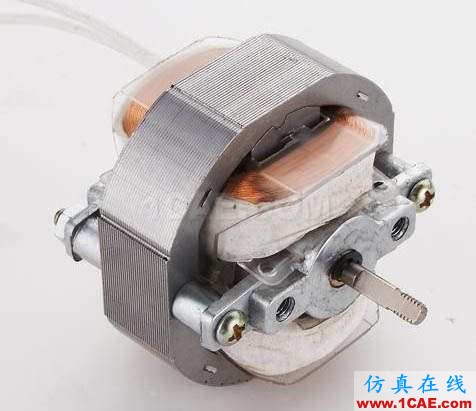

圖:沖片,組合合成后
那maxwell可以為電機設計做什么呢?
我們仿真在線在這方面比較有發言權,電機設計和培訓已經做了多年,就不裝X長篇大論,直接簡單總結如下:
1、設計定子、轉子
2、仿真轉速、轉矩、功率、發熱、內部電磁場、電流、相位的情況,而且可以形象地以數據和圖形的方式直觀表達處理。
3、優化設計,系統根據一定的目標,通過自動調整某些核心參數,尋找最佳的設計方案
為了讀者更好的理解,可能告訴你maxwell哪些不能做的也照樣有用:
1、他不能直接輸出電機機械結構的受力圖,但可以通過與ansys進行耦合而得到電機的受力情況
2、他不能做電機高頻電磁輻射(遠場)分析(事實上電機也不是高頻的),這個必須要通過hfss來解決,hfss專業用于分析高頻電磁波的仿真
