【干貨分享】ANSYS 低頻軟件常見問題解答-第三季

2016-10-28  by:CAE仿真在線  來源:互聯網

ANSYS中國幾十位工程師根據十幾年的工程仿真實踐經驗,走訪了國內眾多科研機構,行業精英研發企業,嘔心瀝血總結了《ANSYS軟件常見問題與解答》,涉及結構、流體、熱分析、高頻、低頻、系統與嵌入式軟件。此系列涵蓋工程仿真應用中遇到的各種問題:包括具體操作步驟、ANSYS軟件最新版本的新功能、各種簡單高效的設計步驟。欲希望定期收到ANSYS軟件的常見問題解答,可以長按文章最后的二微碼掃描關注ANSYS 微信即可。欲查看往期ANSYS軟件常見問題解答,可以1.1、長按文章末尾二維碼,關注 ANSYS 微信。1.2、進入到ANSYS 菜單欄,點擊“資料精選”--“應用案例”。


1如何對磁滯材料建模方法一

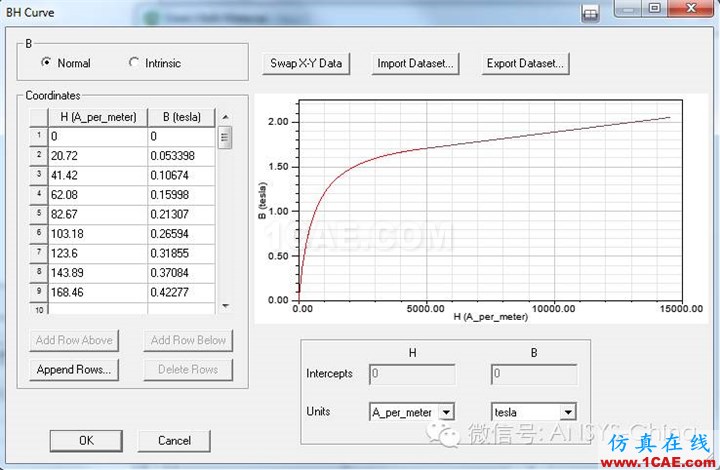

★步驟一:輸入材料的起始磁化曲線

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell分析案例圖片1

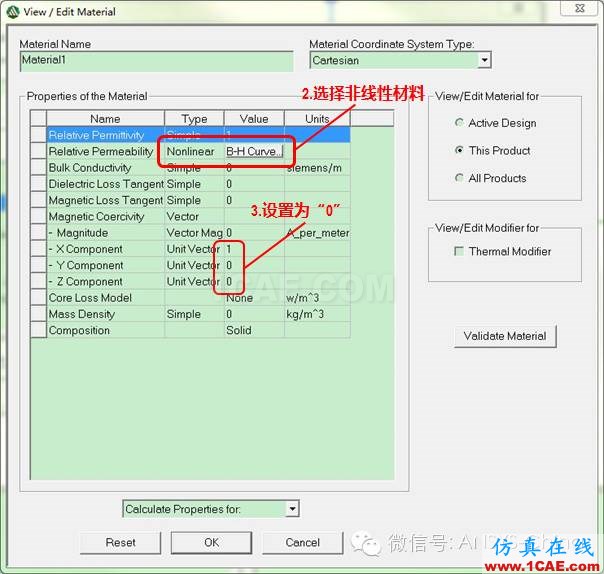

★步驟二:設置材料磁化屬性

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell培訓教程圖片2

★步驟三:添加材料的磁化曲線

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell培訓教程圖片3

方法二

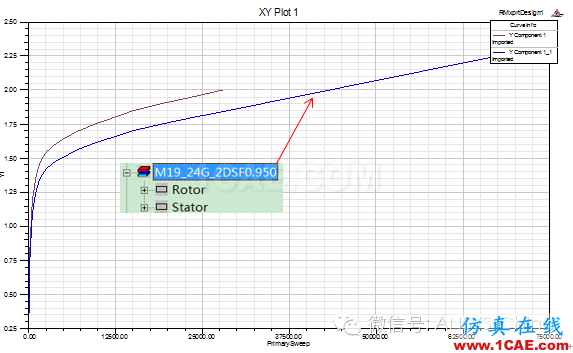

★步驟一:輸入模型的初始退磁曲線

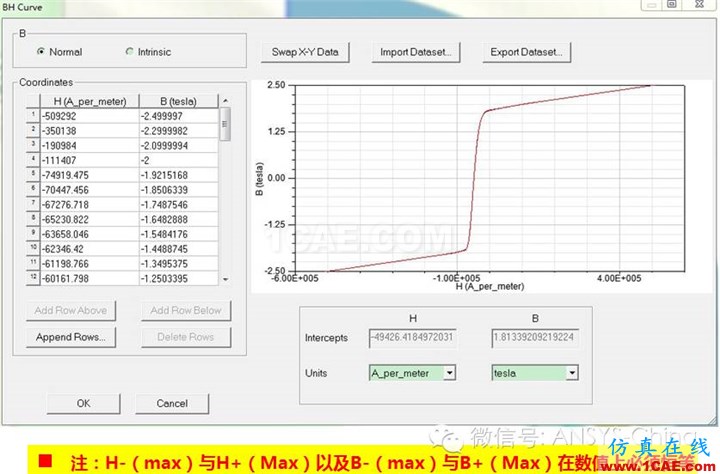

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell培訓教程圖片4

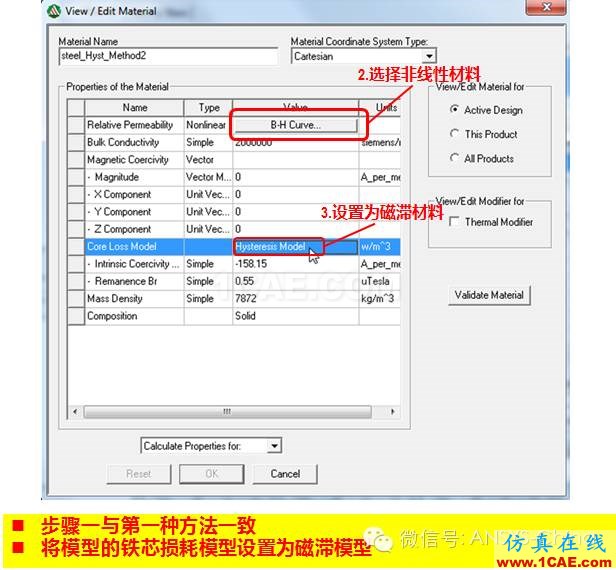

★步驟二:添加模型的退磁曲線

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell培訓教程圖片5

2



如何Maxwell中把自定義材料生成庫文件?Maxwell中可以自定義材料,并生成庫文件后可以供其它用戶使用。

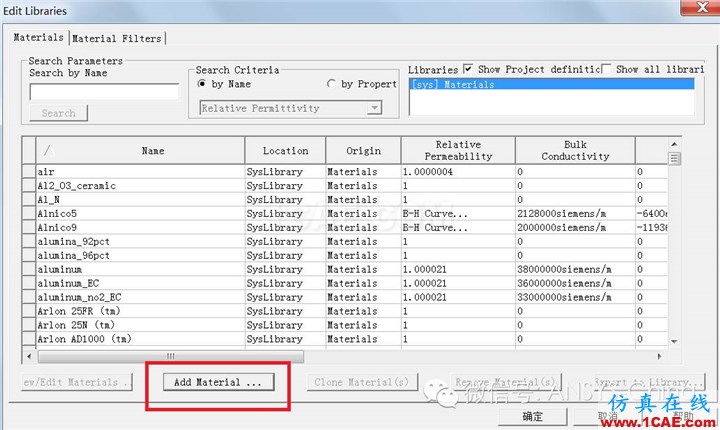

打開Maxwell界面,點擊菜單Tools>Edit Configured Libraries>Materials,再點擊選項Add Material

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell仿真分析圖片6

填寫自定義材料名字,并輸入材料參數,點擊ok

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell仿真分析圖片7

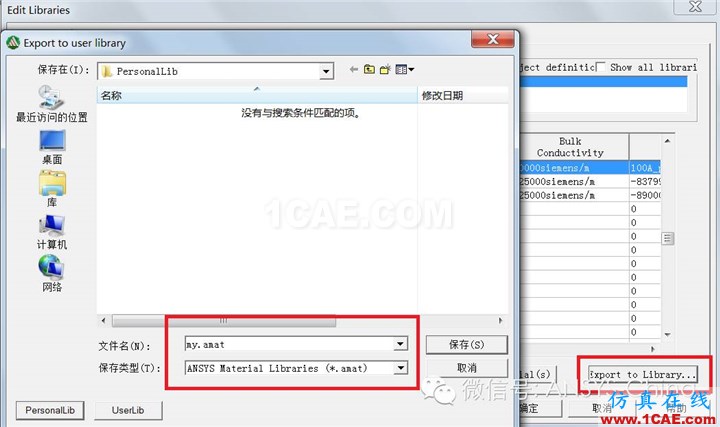

點擊Export to Library,選擇存儲位置,并制定材料庫名稱,點擊保存,生成材料庫文件。

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell仿真分析圖片8

3

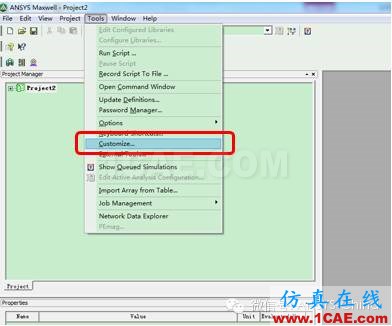

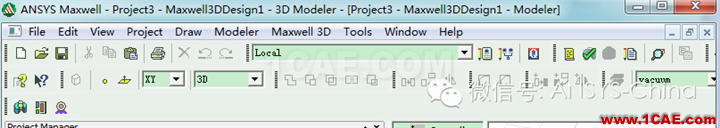

如何恢復快捷按鈕顯示順序?在菜單欄Tools>Customize

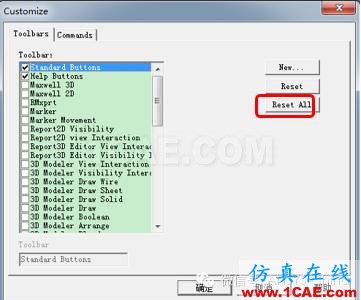

在彈出窗口中,點擊 Reset All,快捷按鈕顯示恢復成默認方式

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell分析圖片9

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell分析圖片10

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell分析圖片11


4Maxwell中如何定義硅鋼片的疊壓系數值?問題描述:電機或者變壓器磁性材料中,硅鋼片一般由薄片疊壓而成,此疊壓系數在Maxwell如何定義和計算?解決辦法:

1、RMxprt一鍵有限元自動折算疊壓系數到材料B-H曲線B值中;

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell分析圖片12

2、手動定義/設置疊壓系數

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell應用技術圖片13

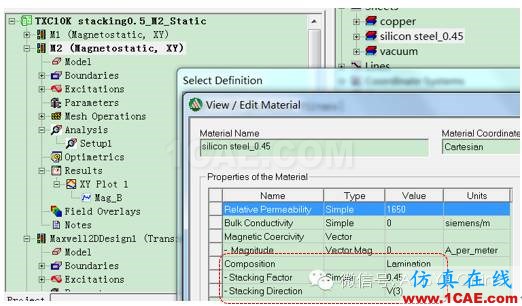

★步驟:?正常定義材料的B-H曲線?在材料定義窗口,選擇Composition->Lamination?Stacking Factor 填入0~1的系數?選擇低壓方向:Stacking Direction V(3) (說明:Cartesian坐標系下,V(1~3)分別代表X Y Z方向;)

查看結果:

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell應用技術圖片14

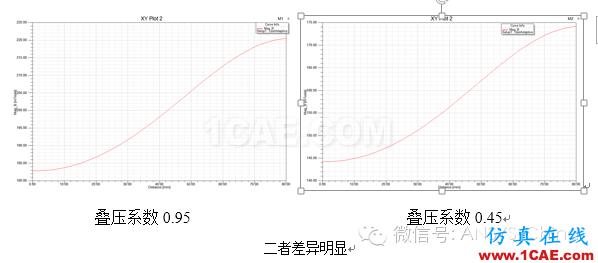

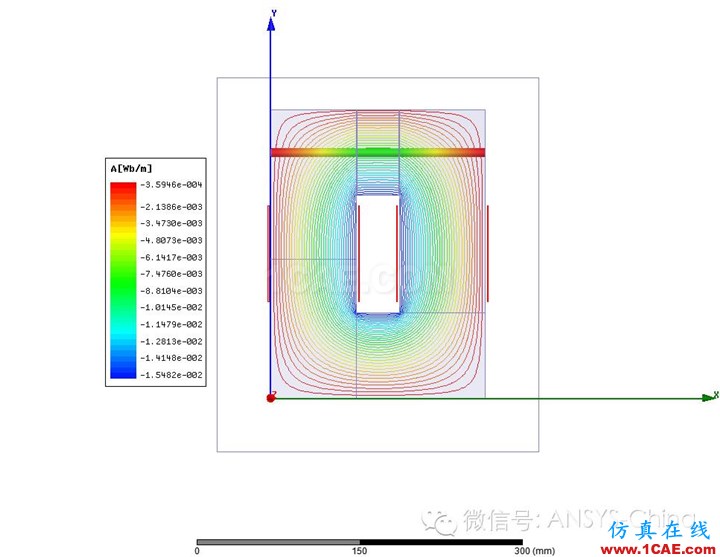

采用相同的安匝數電流激勵條件下

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell應用技術圖片15
5

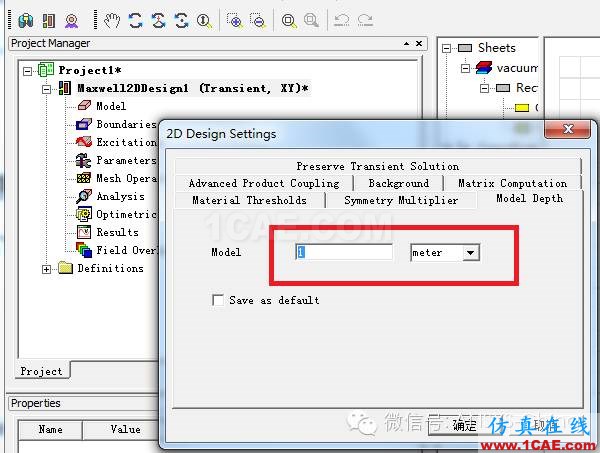

如何在Maxwell2D瞬態場仿真中設置模型的深度?問題描述:Maxwell2D瞬態場仿真器Transient在XY坐標系中如何設置模型深度?解決辦法:★步驟:?點擊菜單 Maxwell2D> Design Settings?在彈出的窗口2D Design Settings中,選擇Model Depth標簽?在如下圖紅色框里填入模型實際在Z方向的深度
【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell培訓教程圖片16

【干貨分享】ANSYS 低頻軟件常見問題解答-第三季Maxwell培訓教程圖片17
