搜索【你不知道的CATIA】FJC標準化圖紙模板之圖紙框工具的使用
2016-12-14 by:CAE仿真在線 來源:互聯網
根據FJC圖紙標準化要求,所有FJC圖紙都要使用統一的標準圖框。那么我們打開CATIA繪制圖紙的時候,如何能根據我們的需求調出正確的圖框呢?下面小編為您詳細介紹FJC圖框工具在CATIA中的安裝及使用。
第一步:
首先進入TC主頁(網址:http://10.114.48.156/),點擊“知識信息”中的“技術交流知識文件”,下載編號為“2013122301”文件名是“CATFJC_Tools_Install”的文件。選擇運行即可(注意事項:安裝此插件前請關閉所有CATIA程序)。
第二步:

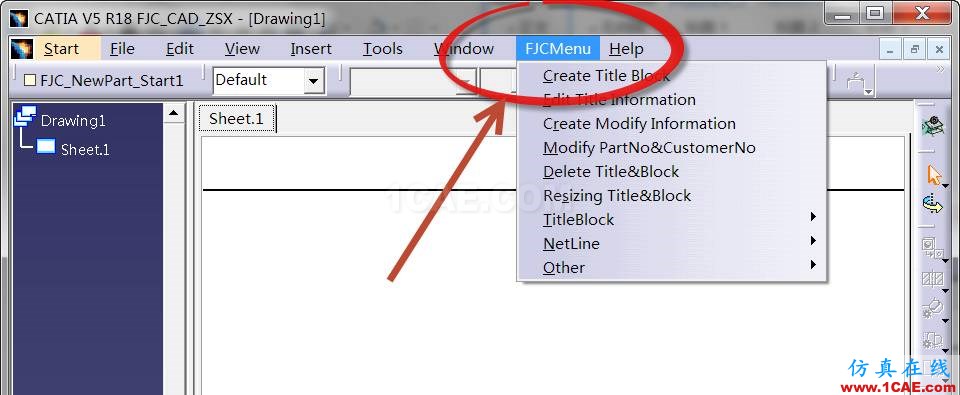

打開CATIA軟件(軟件語言環境請選擇英文),創建Drafting模塊,在頂端的菜單欄多出一個“FJCMenu”的選項。如圖所示。
第三步:

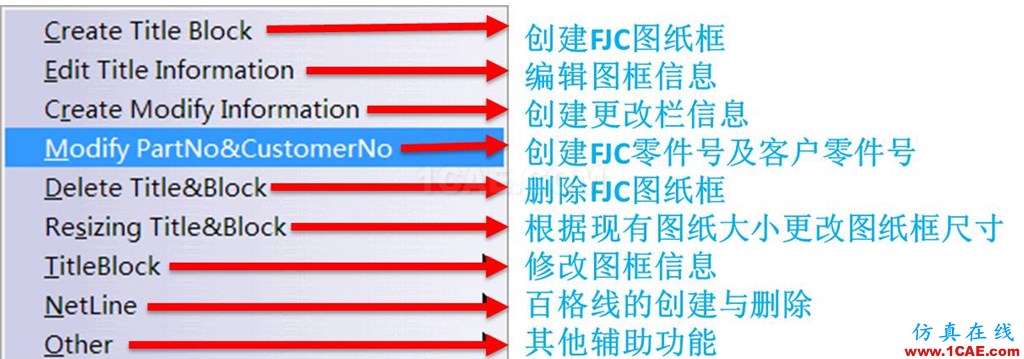

創建及修改圖框。
1、“Create Title Block”可以根據當前的圖紙創建相對應的FJC標準圖框。

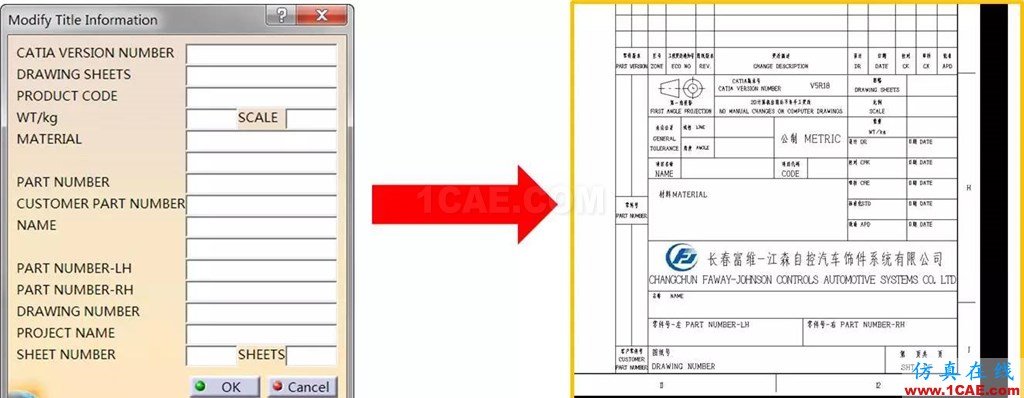

2、“Edit TitleInformation”在創建好的圖框中編輯填寫相應信息。例如圖紙名稱、零件號、材料信息、圖幅大小、項目代號等信息。把這些內容填入彈出的對話框中,點擊OK,圖框會自動更新出您填入的信息。
3、“Create ModifyInformation”、“Modify PartNo&CustomerNo”和“Edit TitleInformation”的編輯操作完全一樣,只需要您在彈出的對話框中填入信后,點擊OK,信息就會更新到圖框中,省去您頻繁切換圖紙背景頁面的煩惱。
4、“DeleteTitle&BLock”用于您刪除已經存在的圖框,“Resizing Title&BLock”在您變更圖紙圖幅后,圖框可根據您的變化調整尺寸。
5、“TitleBLock”、“Netline”、“Other”根據名稱我們就能知道它們的用途了,在這里小編就不一一介紹了。有了這個插件,是不是感覺出圖變得容易許多!
