CATIA二次開發-工程圖助手（一）

2016-11-27 by:CAE仿真在線來源:互聯網

1.1 3D屬性編輯

該功能用于修改零件號,向裝配和零件中插入自定義屬性。用戶在使用該功能時,打開【3D屬性編輯】窗體,在工程圖中選擇要設定的裝配或者零件,然后在窗體界面中設定屬性信息,完成參數設定。(3D屬性與圖框、標題欄、明細表相關,需要客戶提供屬性列表)下圖中的零件號和下面的自定義屬性是通過程序添加的。

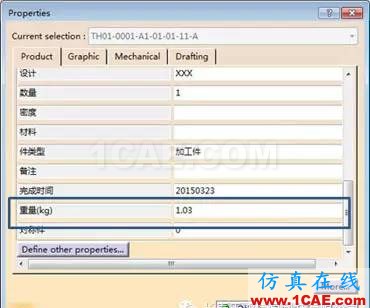

1.2 重量計算

該功能用于計算所有裝配和零件的重量。用戶在點選該功能后,自動計算當前裝配下所有零件的重量,并對沒個裝配下的零件重量求和,賦值給裝配,作為當前裝配的重量。下圖中的重量信息是通過程序批量進行計算并更新的數據。

1.3 圖框操作

該功能用于在圖紙中創建圖框和標題欄。用戶在使用該功能時,打開【圖框標題欄】窗體,可以選擇圖框和標題欄的創建刪除操作,程序自動在工程圖的背景視圖中按照標準繪制圖框和標題欄,并將視圖對應的3D數據添加到圖框和標題欄中。(需要用戶提供圖框和標題欄的詳細樣式)

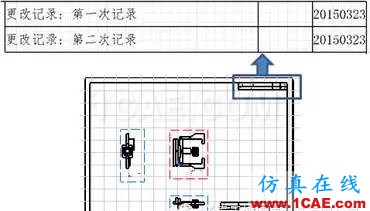

1.4 更改歷史

該功能用于在圖紙中的指定位置創建更改歷史記錄。用戶在使用該功能時,打開【更改歷史】窗體,在窗體中設定當前要追加的更改記錄信息,程序自動在工程圖的指定位置創建更改歷史記錄信息,并自動添加當前記錄的創建時間。(需要用戶提供更高歷史樣式和在工程圖中的創建位置)

1.5 技術要求設定

該功能用于設置常用的技術要求內容。用戶在使用該功能時,打開【技術要求設定】窗體,在窗體中可以實現編輯新技術要求記錄,以及修改和刪除原有記錄。

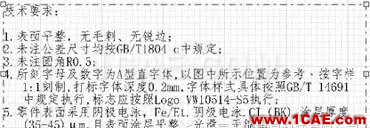

1.6 技術要求

該功能用于向工程圖中插入技術要求。用戶在使用該功能時,打開【技術要求】窗體,在窗體中可以選擇已經在【技術要求設定】中設置好的記錄,也可以對這些記錄的內容進行修改,程序自動將設定好的記錄插入到工程圖的指定位置。

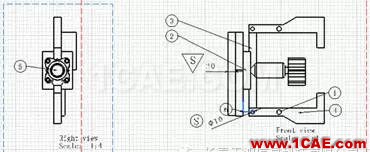

1.7 明細表

該功能用于在工程圖指定位置插入明細表。用戶在使用該功能時,打開【明細表】窗體,在窗體中通過初始化功能獲取當前視圖關聯的3D數據信息,并顯示在窗體中的列表中,用戶可以在窗體中調整列表中記錄的上下位置,也可以設定明細欄的分列操作,用戶可以創建或刪除明細表操作,程序自動在工程圖的指定位置添加設定好的明細表,并在當前視圖中創建與明細表中每行數據相對應的球標,球標的箭頭指向視圖中對應零件的位置處。(需要用戶提供明細表詳細樣式和球標樣式)
