圓形截面圓柱壓縮彈簧設計 ,因剛性穩定,結構簡單,制造方便,應用較廣。在機械設備中多用作緩沖,減震,以及儲能和控制運動等。今天我們為小伙伴們帶來扭轉雙彈簧的創建過程。
圖片來源于網絡
1扭轉雙彈簧的創建過程

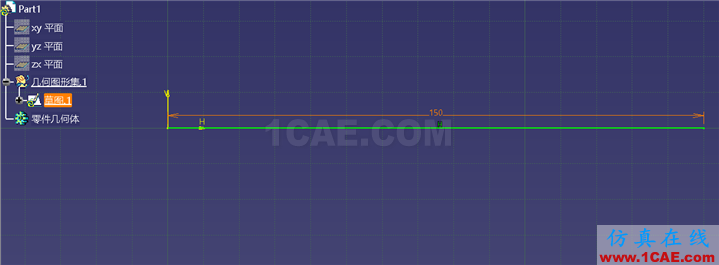

1.首先,我們打開CATIA軟件,進入零部件設計模塊。選擇yz平面繪草圖。如圖1
▲圖1

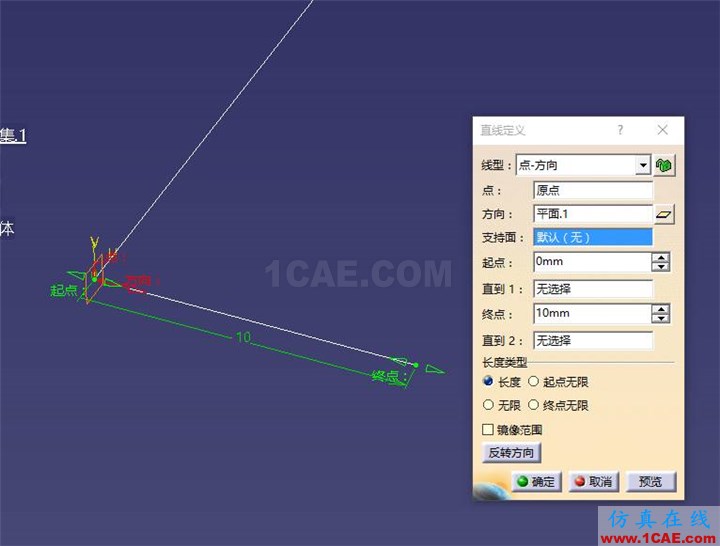

2. 退出草圖之后,我們創建一條直線。如圖2
▲圖2

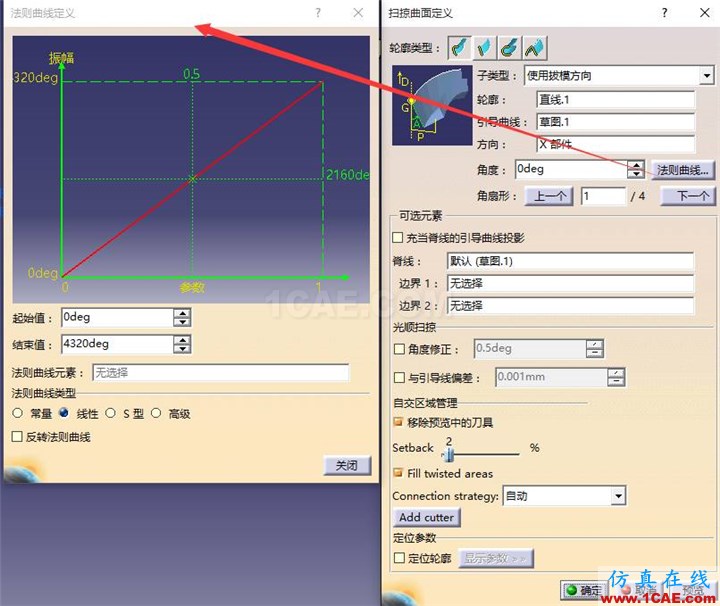

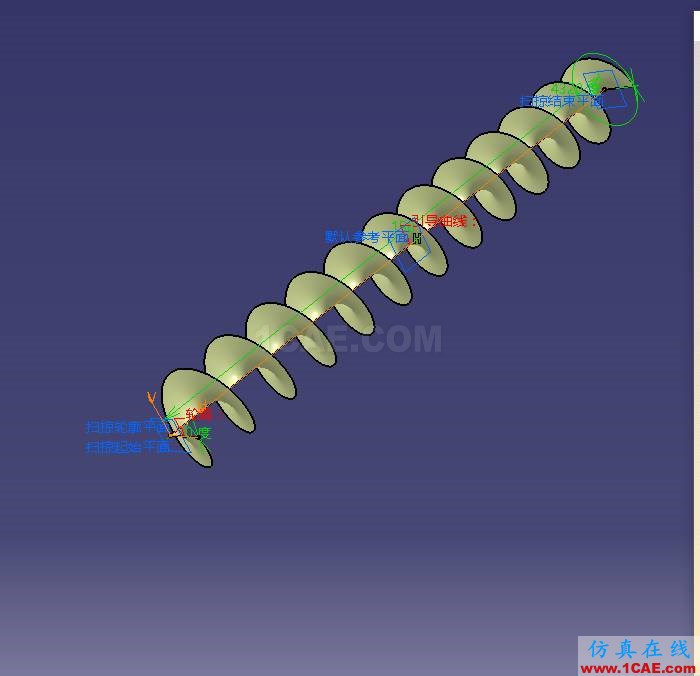

3. 創建完畢后,我們選擇掃掠命令。選擇使用拔模命令掃掠,設置法則曲線,如圖3,圖4
▲圖3
▲圖4

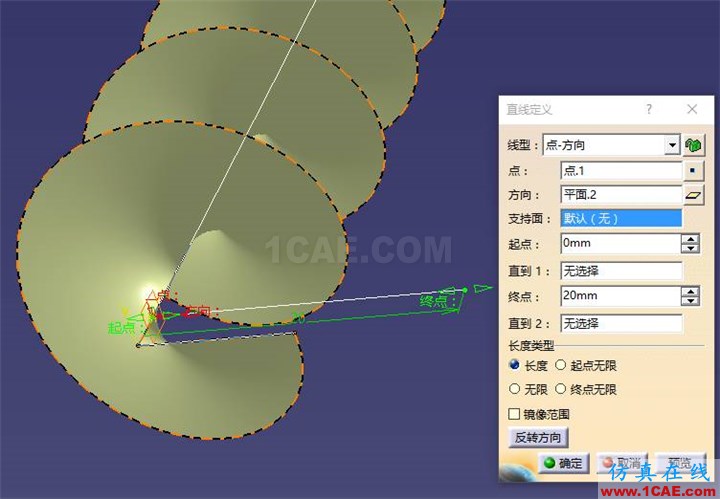

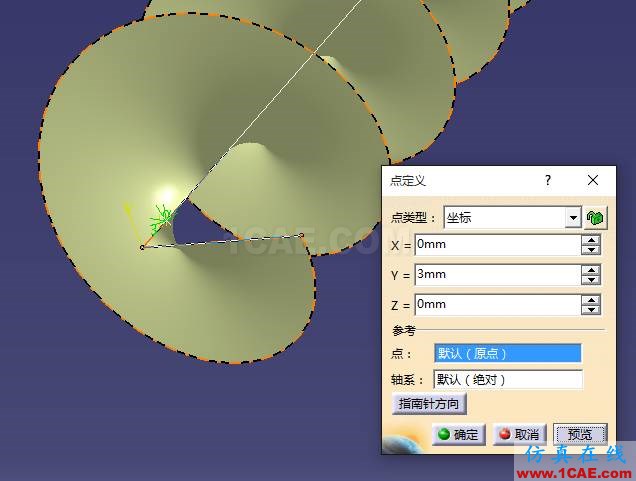

4. 再次創建一條直線。點選擇創建新的點,然后完成直線的創建。如圖5,圖6
▲圖5
▲圖6

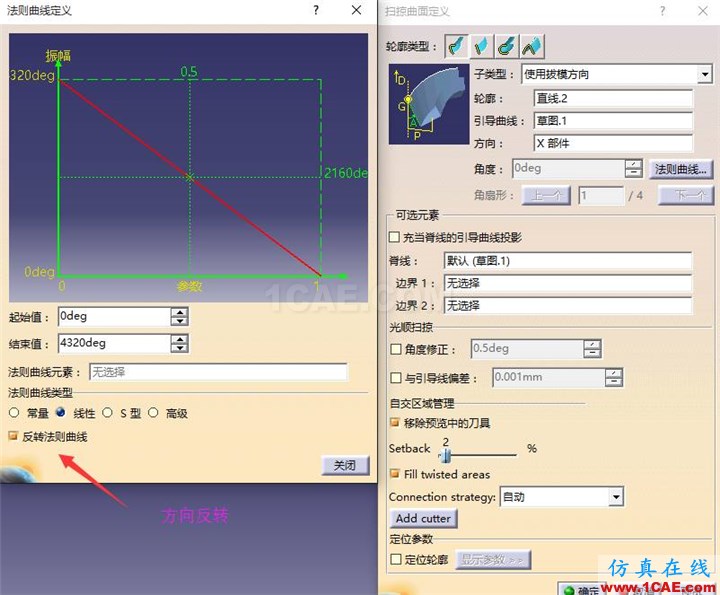

5. 再次創建掃掠,法則曲線參數一樣,更改方向。其他設置一樣。如圖7
▲圖7

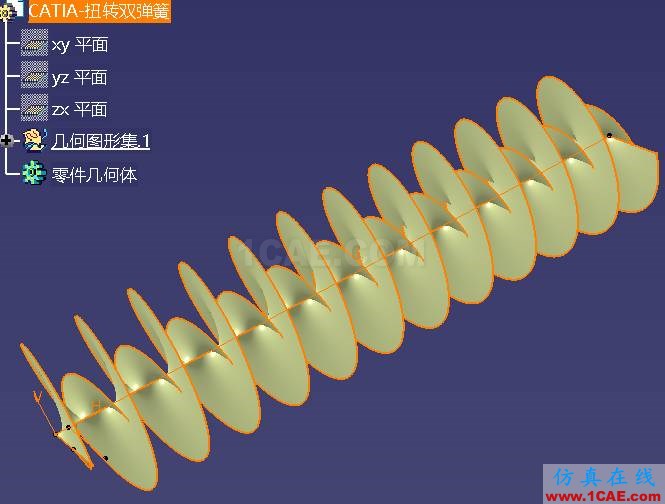

6.最后得到扭轉的雙彈簧的零件,如圖8
▲圖8
2CATIA 快捷鍵大全
1)鍵盤部分
1.幫助
-
F1――CATIA V5 幫助
-
Shift+F1――這是什么?
2.編輯
-
Ctrl+Z――撤消
-
Ctrl+C――復制
-
Ctrl+X――剪切
-
Del――刪除
-
# Shift+Enter――特性(properties)
-
Ctrl+G――選擇集...
-
Ctrl+V――粘貼
-
Ctrl+Y――重復(redo)
3.工具
-
Alt+F11――Visual Basic 編輯器...(物體選擇器,鍵盤方向鍵可以選擇目標)
-
Alt+F8――宏...
-
# Ctrl+Shift+U――定制...(定制工作臺)
4.文件
-
Ctrl+S――保存
-
Ctrl+O――打開...
-
Ctrl+P――打印...
-
Ctrl+N――新建...
5.選擇
Ctrl+F――搜索...
6.全部命令
-
F8――Drop compass plane
-
F5――Flip compass base
-
PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn
-
Ctrl+A ――Flood Select
-
Ctrl+I――Invert Select
-
F7――Reset compass to XYZ
-
F6――Set compass orientation
-
F9――Stretch View
-
Ctrl+U ――Update
-
Shift+F2――規格概觀
-
F3――規格(隱藏目錄樹)
-
Ctrl+D ――Fast Multi Instantiation
-
Ctrl+E――Define Multi Instantiation...
-
Ctrl+W――Group in new set
7.視圖(以下全為自定義快捷鍵):
-
Ctrl+KP_Add――放大
-
Ctrl+KP_Subtract――縮小
-
Ctrl+Shift+B――交換可見空間
-
Ctrl+Shift+Z――夸大...
-
Alt+P――平移
-
Alt+F――適合全部
-
Ctrl+Shift+F――全屏
-
Alt+Z――縮放
-
F2――縮放區域
-
Alt +A――上一個視圖
-
Alt +D――下一個視圖
-
Ctrl+R――旋轉
-
Ctrl+B――隱藏/顯示
-
Ctrl+KP_0――全部折疊
-
Ctrl+KP_1――展開第一個級別
-
Ctrl+KP_2――展開第二個級別
-
Ctrl+KP_3――展開所有級別
-
Ctrl+Shift+V――已命名的視圖...
-
Ctrl+H ――轉頭
-
Ctrl+T――透視
-
Ctrl+Alt+F――飛行
8.文件
-
Ctrl+Shift+Q――關閉
-
Ctrl+Shift+A――另存為...
-
Ctrl+Shift+S――目錄(發送到目錄)
-
Ctrl+Alt+S――全部保存
-
Ctrl+Shift+D――桌面...
9.全部命令
Ctrl+Q――退出工作臺(應用于退出草圖)
PDF 文件使用 "pdfFactory Pro" 試用版本創建 www.fineprint.cn
注釋:“#”表示自定義鍵。
2)鼠標加鍵盤部分
-
Alt+MC――視圖平移
-
Shift+MC――出現紅色方塊后拖拉
-
Ctrl(先)+MC――視圖放大縮小
-
Ctrl+MC(先)――物件旋轉 (圓形區域內繞 XYZ 軸的旋轉,區域外 Z 軸旋轉)
