搜索軸承里的滾珠是怎么裝進去的？
2017-07-17 by:CAE仿真在線 來源:互聯網

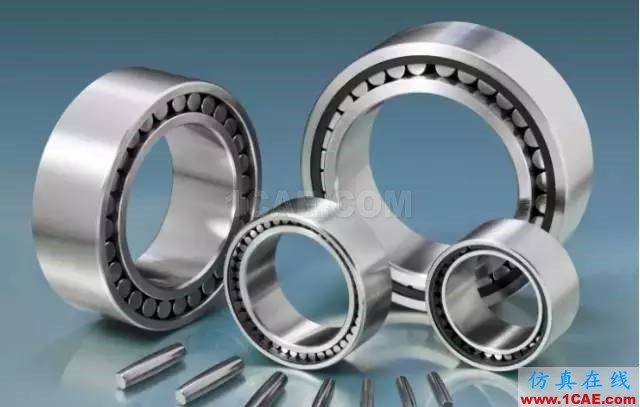

軸承,對于機械人來說再熟悉不過了!功能就不多介紹了~
但是拆裝過軸承的朋友并不多,很多剛畢業的機械專業學生更是一頭霧水!
先來了解一下最基礎的滾珠軸承結構吧——
滾珠軸承主要包含四個基本元件:滾珠、內環(inner ring)、外環(outer ring)與保持器(cage or retainer)。
一般工業用的滾珠軸承滿足AISI52100的標準,滾珠與環通常是以高鉻鋼制成,洛氏硬度(Rockwell C- scale hardness)約在61-65之間。

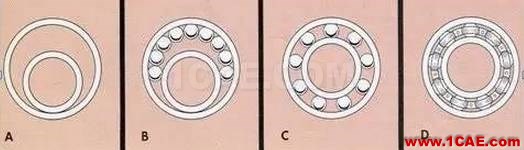

在軸承行業,把鋼珠放到內外圈中間這道工序叫做“合套”?？纯聪旅孢@張圖,你是不是有恍然大悟的感覺!
▼
“合套”工序:
1.準備好內外圈,內圈靠一邊放置
2. 放入鋼球
3. 分球,用帶小爪子的分球器將鋼球均勻分開
4. 安放保持架并將兩片保持架鉚和
在實際生產中還有滿裝的,一般是帶有裝球缺口的。用的比較少: 可以看到在一側有裝球缺口,鋼球從那個缺口里填進去,不過這種軸承承受軸向載荷的能力比較小,用的也比較少。
經典的軸承生產工藝流程,
看完你會對軸承的生產工藝會有全面的了解。
▼
此外,滾珠的生產也非常有看點,
是經一個非常精細的流程加工而成的,
這一流程使一根金屬線變成了一粒完美閃亮的小球。
視頻:滾珠制造全過程
來源:騰訊視頻,前沿數控技術,通用機械整理
出處:https://mp.weixin.qq.com/s/wlkL69Ris79h1YAUwGYuqw
