搜索如何在cad圖紙中插入備注字段？【AutoCAD教程】
2017-03-20 by:CAE仿真在線 來源:互聯網
在平時的工作過程中難免會出現幾個方案要不停的更改,但是前面的方案也要保留有時就必須在名稱上寫上備注等等方法來區分,如果忘了修改備注就很難直接區分,cad插入字段命令就是一個不錯的工具,可以在圖紙上插入保存日期、修改日期、打印日期等等備注資料,省去了我們手動更改文件修改日期的麻煩。具體設置方法如下:

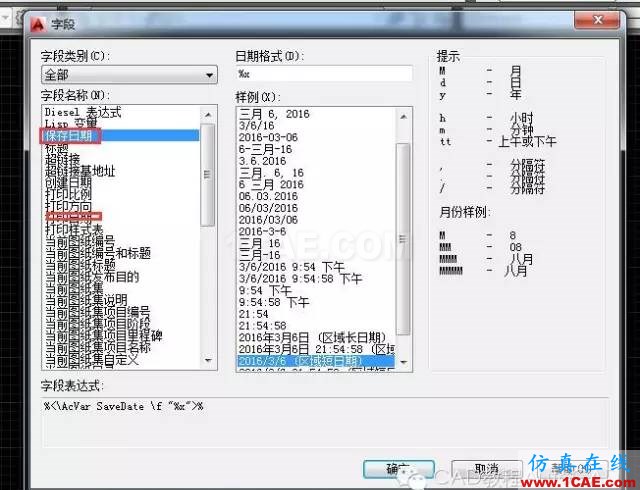

菜單欄打開插入---字段---彈出字段對話框,選擇你要插入的字段單擊確定后在圖紙中指定插入點即可。具體參考下圖:
注意:插入后有時會發現為什么插入的保存日期等信息顯示不出來呢?那是因為插入這個字段后還沒有進行過保存,所以他暫時會以直線來表示,單擊一下保存后時間按就會顯示出來了!同樣添加文件的打印日期則在單擊打印后日期就會自動更改。
