AutoCAD教程：按軌跡復制

2016-12-12 by:CAE仿真在線來源:互聯網

用過CDR或AI這此平面矢量軟件都知道,這些軟件中有一個很好用的功能,就是按軌跡線復制。實際上AUTOCAD也提供了這個功能,而且非常好用。

這個功能的命令有兩個: DIV 定數等分,ME 定距等分

看到這兩個命令,應該是很熟悉的吧,也許聰明的您已經自己想到了怎么用這兩個命令來實現按軌跡線復制了。不過還有很多的人可能并不清楚怎么用,那么不清楚怎么用的朋友可以繼續往下看。

首先,按軌跡線復制,也就必然要有兩個對象,一個對象是用來復制的對象,一個對象是軌跡線。

假設,我們要沿著一條公路進行植樹,一共要種四十棵樹,現在我們先建一個用來復制的對象“樹”。

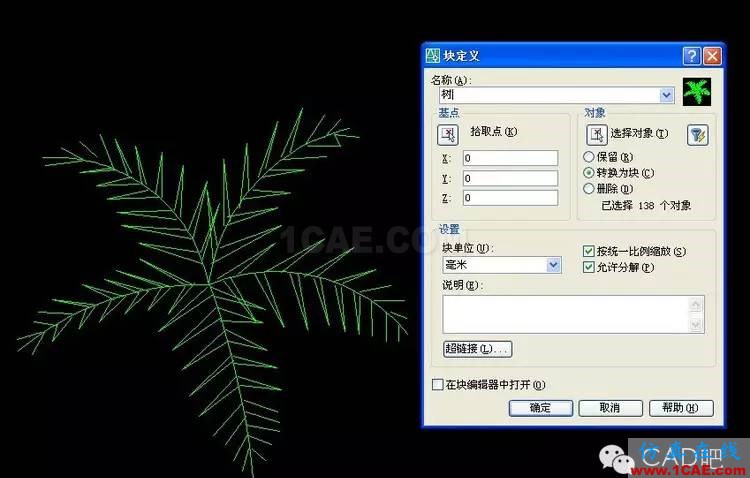

再將樹轉換成塊,這一步一定要做的,因為在之后的命令中會用到塊參照。用B命令調用塊定義的窗口,給它一個名字叫樹,然后拾取一個點做為基點,這個點應該是通過軌跡線的點。

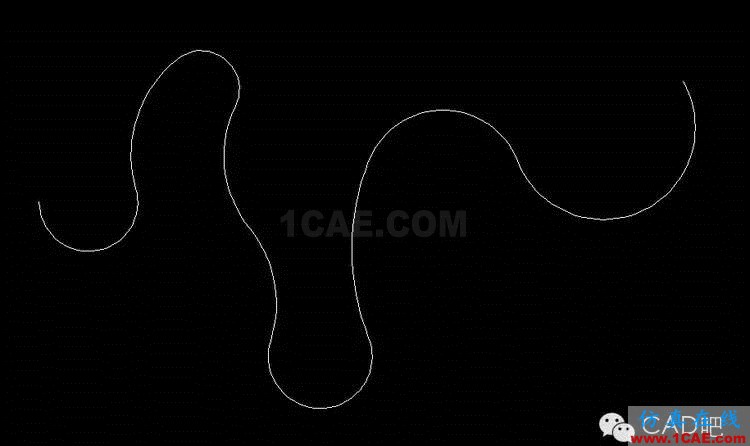

然后再建一個對象做為軌跡線“公路”,這個對象必須是多段線或是圓弧、圓、橢圓、或是直線,而不能是多個對象組成的對象。在這里我們畫一個多段線如下圖。

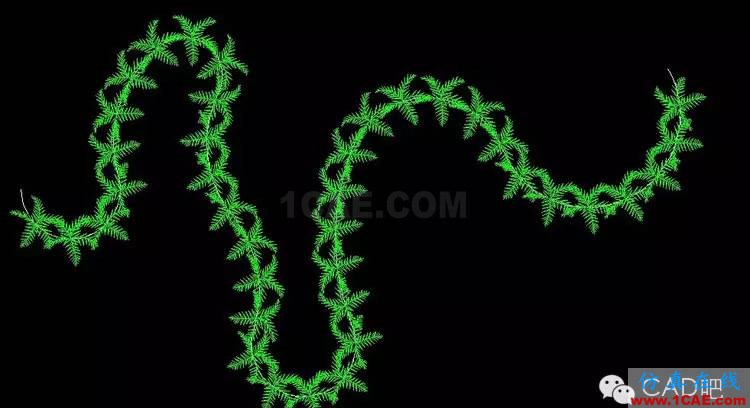

東西都準備好了,現在開始啦,輸入DIV的命令,選擇做為公路軌跡線的對象,在之后的命令提示中,請注意要輸入參數B,表示用塊參照來表示定數等分的點,輸入我們剛才建立的塊的名字“樹”,在之后的命令提示中有是否對齊塊和對象,是指隨著路徑切線角度的變化,塊參照是否跟著旋轉角度,選擇Y,然后再輸入要求的40,就得到了最終的結果,見下面的命令行以及最終結果的圖。
