AutoCAD曲面實體造型實例

2016-12-01  by:CAE仿真在線  來源:互聯網

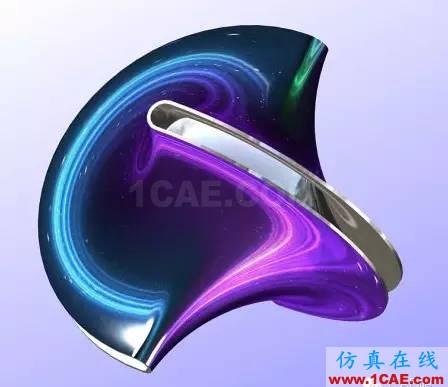

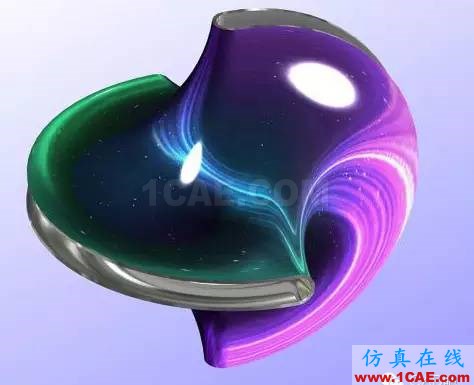

先看看效果圖。

下面制作過程:

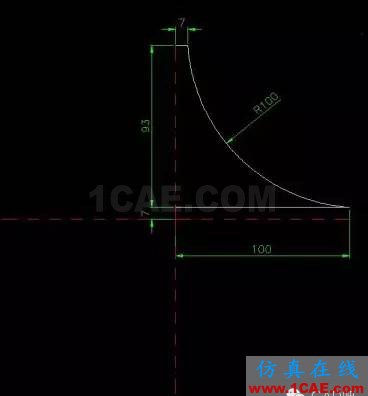

1、照尺寸畫平面圖:

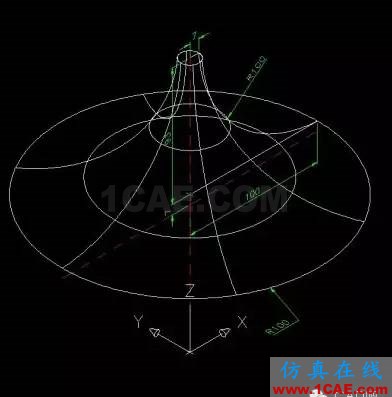

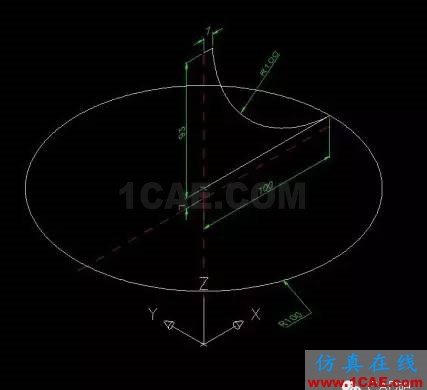

2、轉換視圖,畫R100圓:

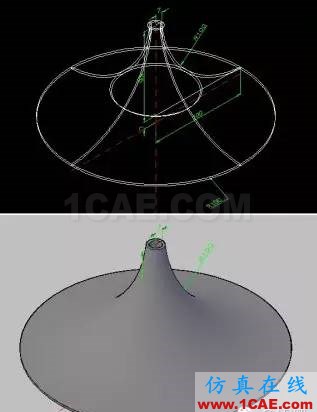

3、掃掠:

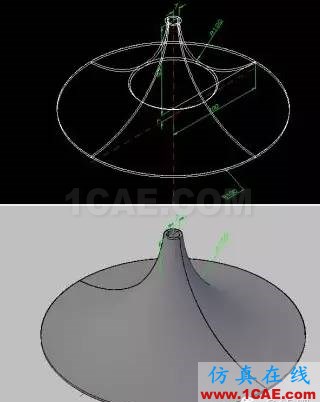

4、加厚2成實體:

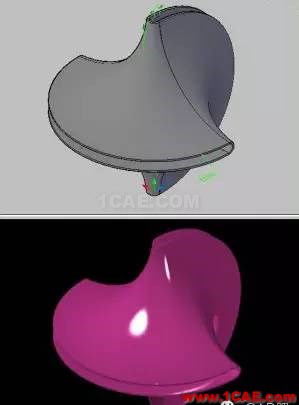

5、垂直剖切分成兩半:

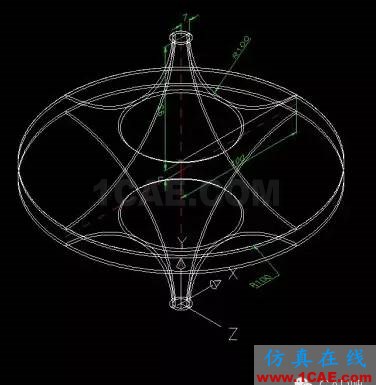

6、以水平中心線鏡像全部:

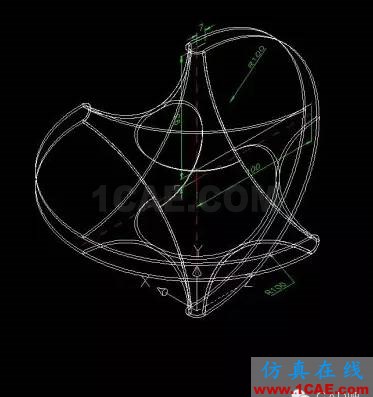

7、轉換視圖,右半圖形以中心旋轉90度:

8、并集、完成。
