搜索【AutoCAD教程】CAD中如何帶坐標復制？
2016-11-08 by:CAE仿真在線 來源:互聯網
CAD里有兩個打開的文件,現在需要從第一個文件窗口里復制一個圖形到第二個文件的圖形里,如何才能快速復制到第二個窗口相同的坐標上呢?
步驟如下:
為了做對比,小編在復制前通過兩紅色點確定原點與三角形基準點之間的距離

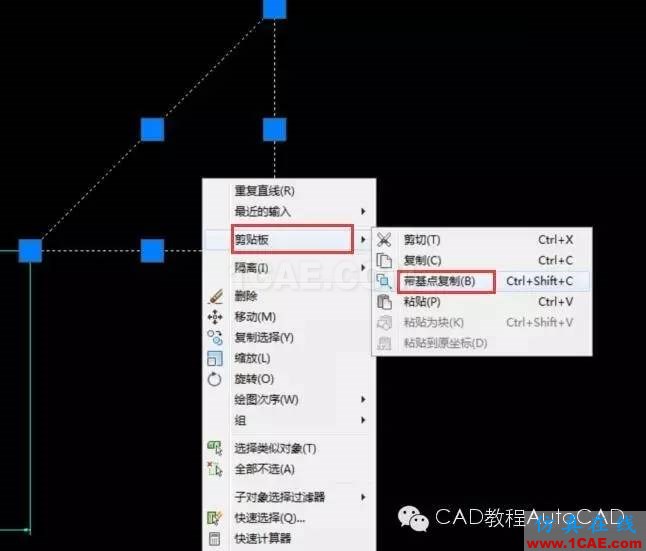

1、在窗口1選取線型后單擊右鍵,選擇“帶基點復制”;

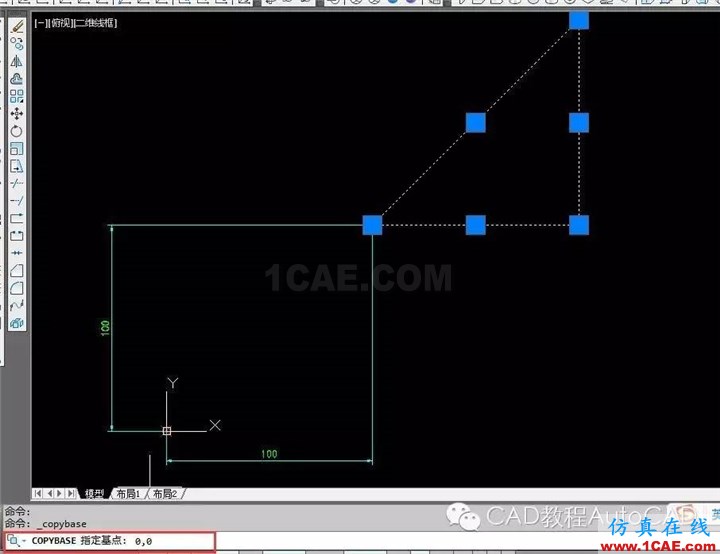

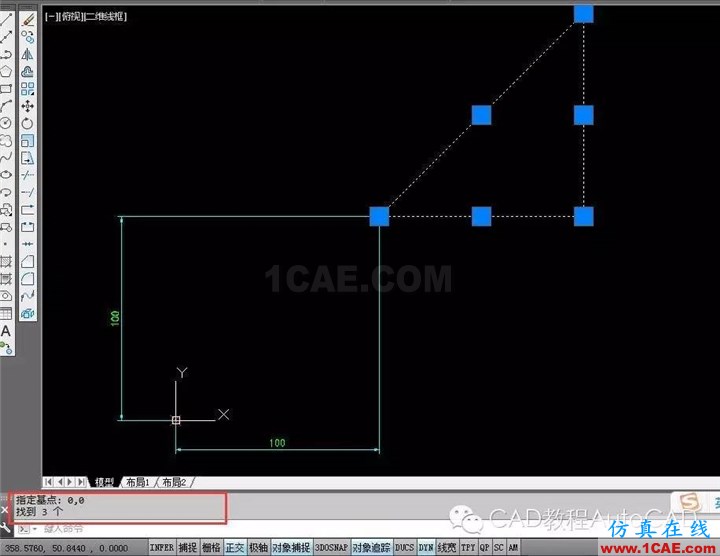

2、命令行出現提示,在“指定基點:”后輸入英文狀態下的0,0

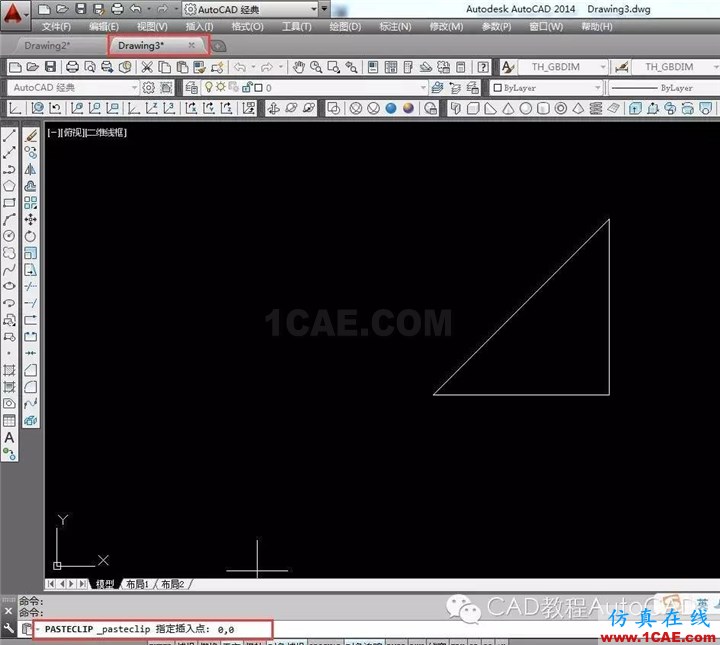

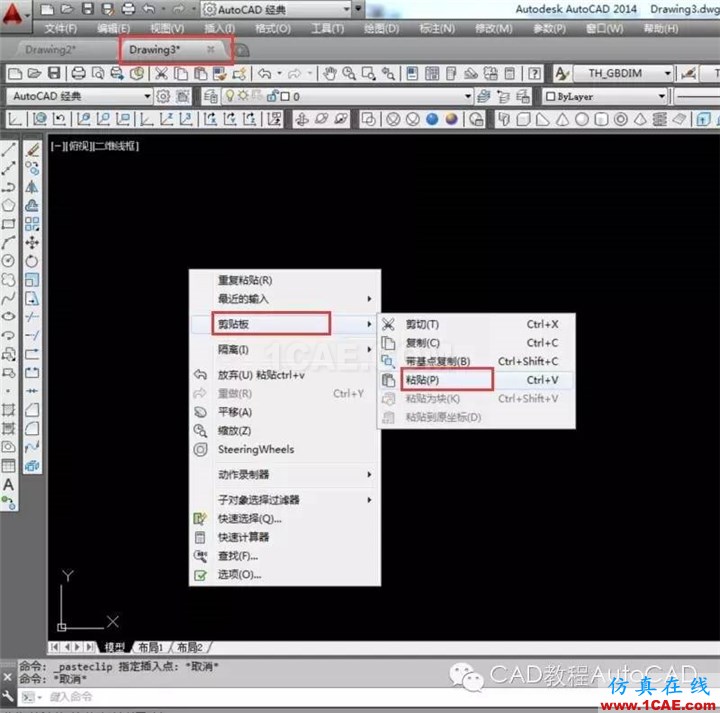

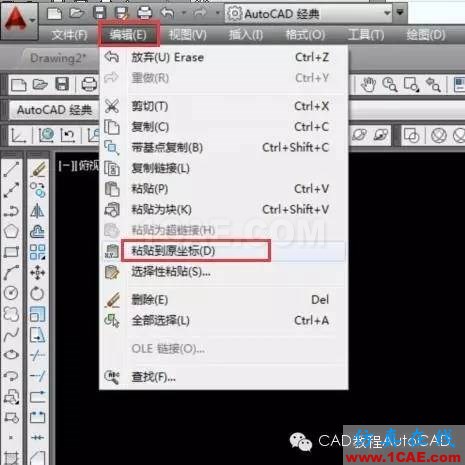

3、窗口2中在菜單欄選擇編輯---粘貼到原坐標。也可在繪圖區單擊右鍵選擇“粘貼”,或在菜單欄選擇:編輯---粘貼,然后在命令欄輸入“0,0”,回車即可。

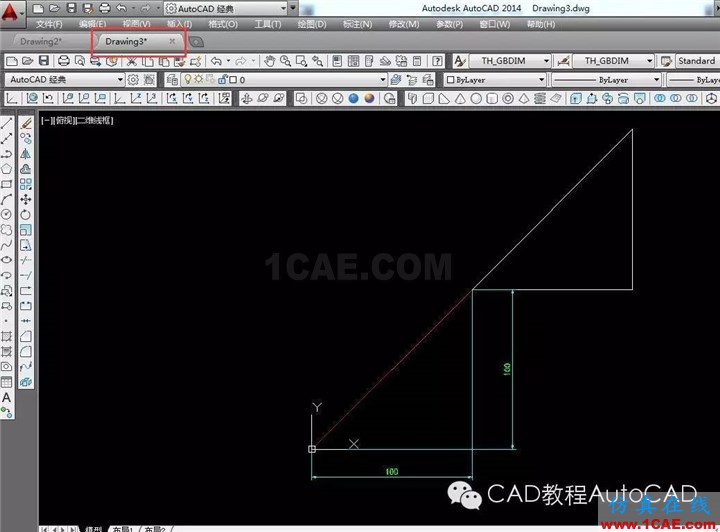

起點過原點0,0畫直線,終點為三角形左下角的端點,然后測量尺寸,可見于圖1中相對于原點的距離是相等的。
