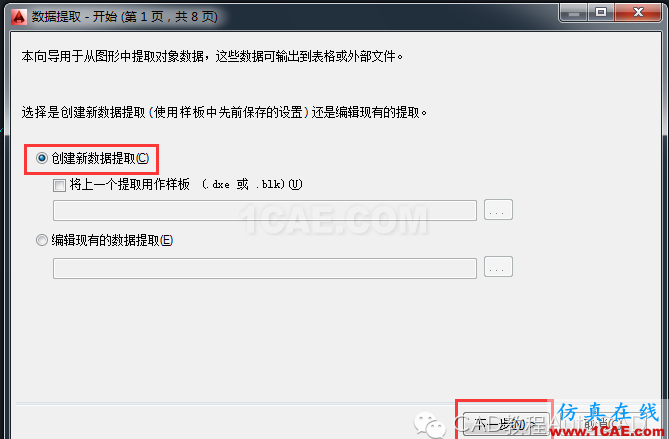

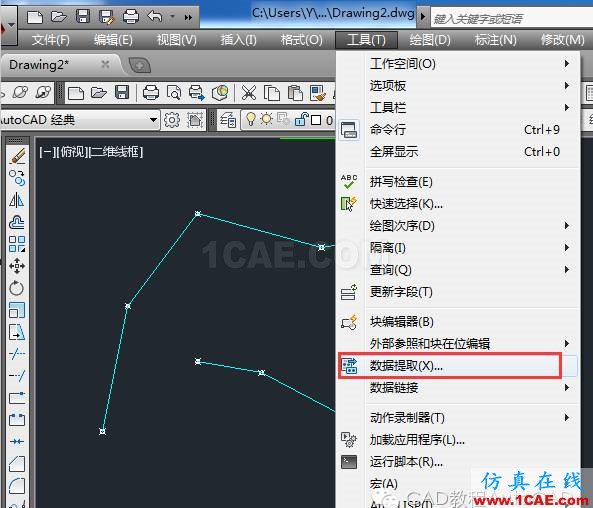

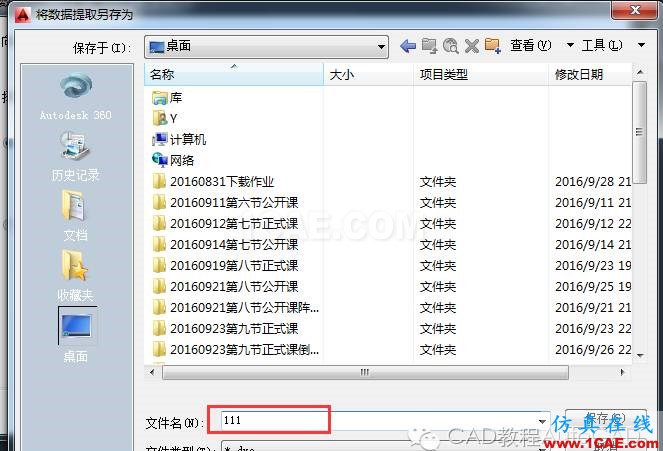

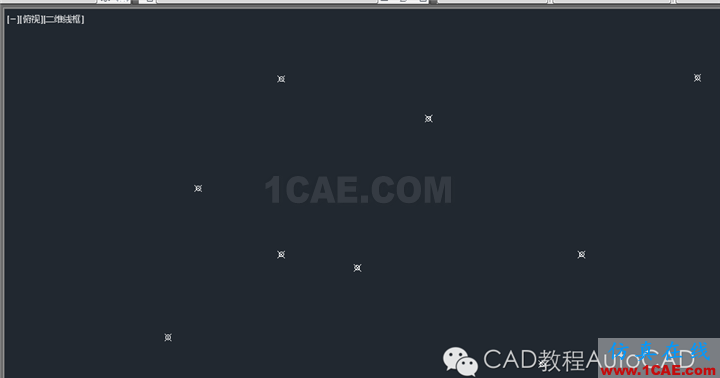

★在使用CAD的過程當中,有時候要用到大量坐標的提取,如果單純的去手動操作會花費大量的時間和精力。在cad中有一些可以批量提取數據的功能,小編今天給大家介紹以下兩種提取方法: 方法一:利用數據提取功能 第一:單擊工具——數據提取,選擇“創建新數據提取”,單擊下一步并給文件起個名字,例如“111”---確定

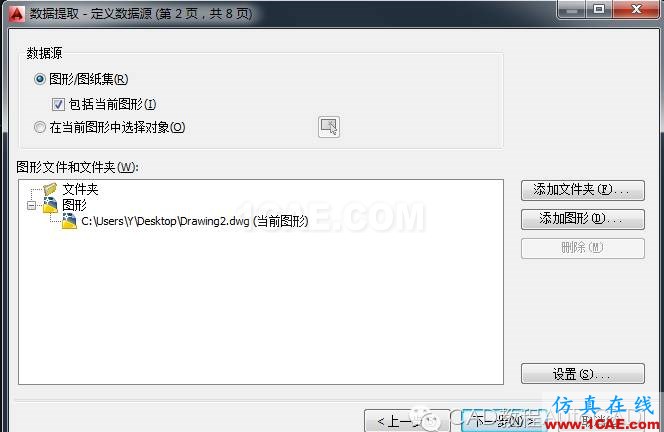

第二:選擇“圖紙/圖紙集”,單擊下一步

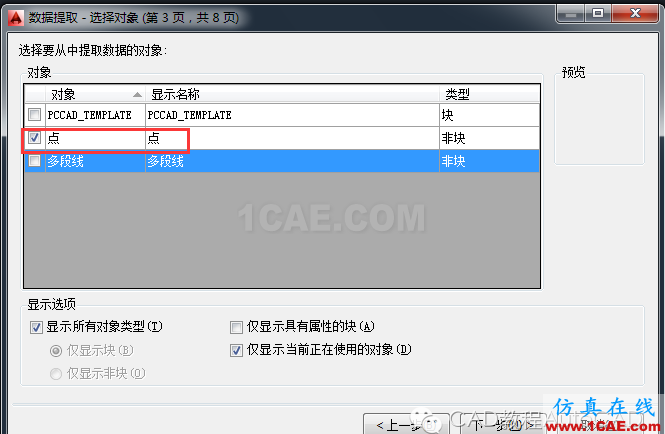

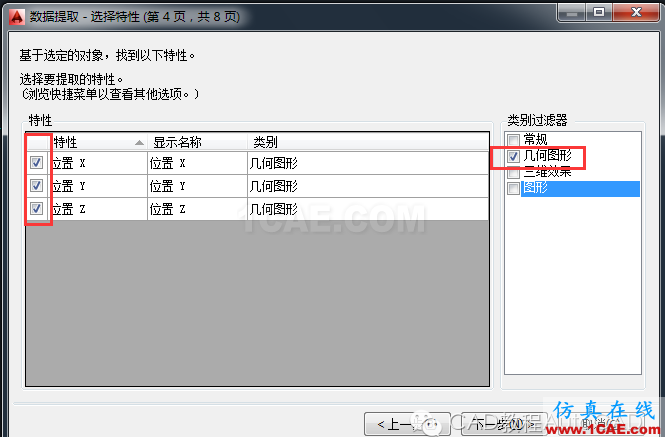

第三:選擇要提取的對象。單擊下一步選中需要的內容,例如點的X、Y、Z坐標。單擊下一步
第四:

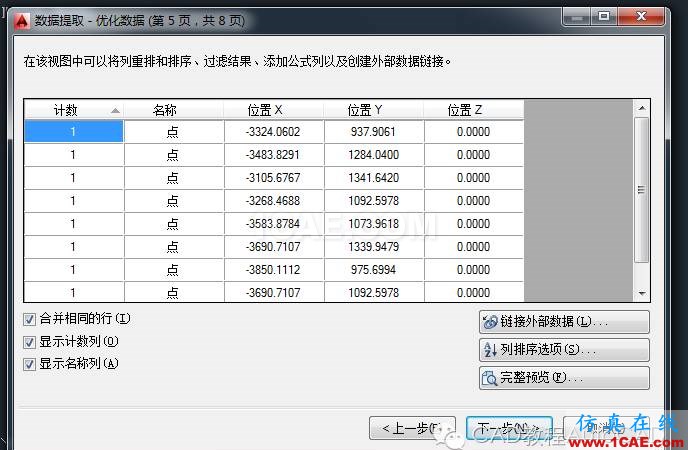

預覽當前輸出的內容是否正確。如果正確,單擊下一步

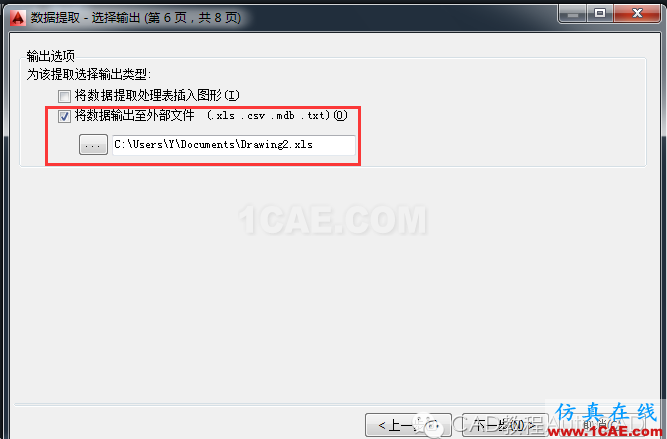

第五:

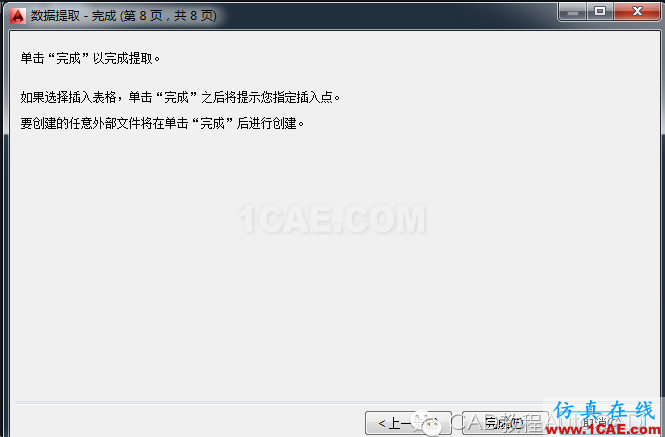

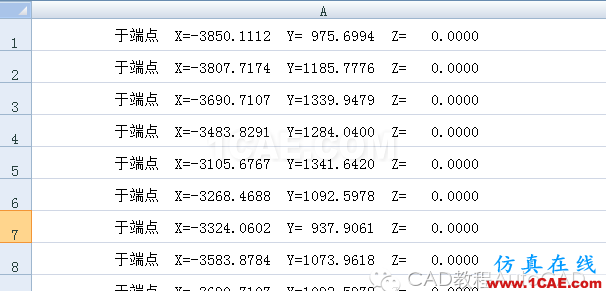

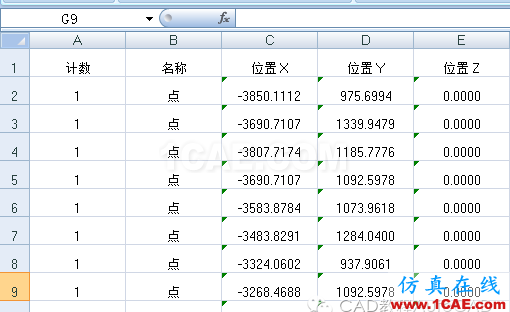

第六:打開excel由圖可見,本次共導出9個點,內容包含點的X、Y、Z坐標。

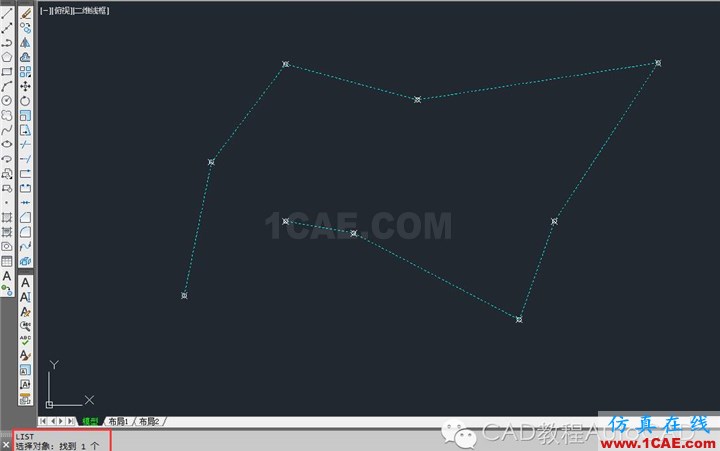

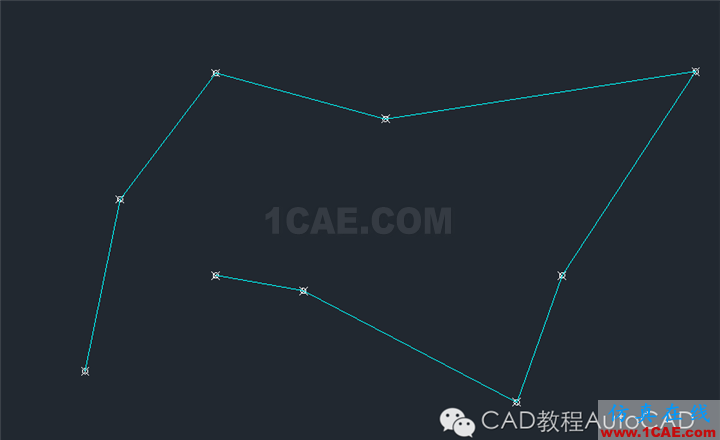

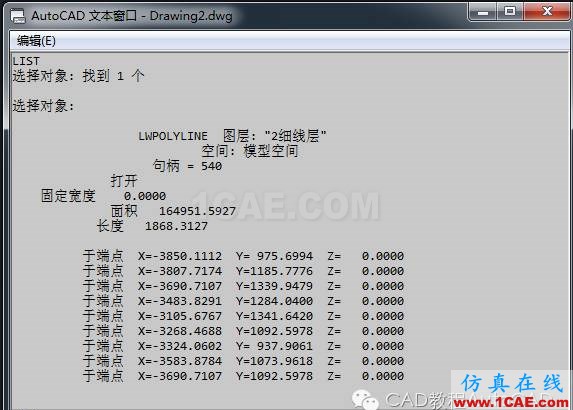

第二步,把這條多段線選中,輸入li,在彈出的文本窗口中出現了這條pl線的全部坐標。
第三步,把這些坐標復制到電子表格里面,再經過處理就得到你要的坐標了。
下圖為方法一提取的數據,
只是方法二可以更好地控制點的順序,但是方法二出來的數據在同一列需要再進行一下表格處理。大家根據實際需要選擇一種即可。
對比可知提取出點的數據都一樣的,
