【AutoCAD教程】CAD三維圖中怎么快速將坐標系的XY所在平面置為與當前屏幕平行？

2016-10-29  by:CAE仿真在線  來源:互聯網

主題

CAD使用過程中難免會誤操作將二維圖中的坐標系進行旋轉,此時再畫圖看著很別扭,

在二維或三維圖中怎么快速將坐標系的XY所在平面置為與當前屏幕平行?

方法就是用命令plan

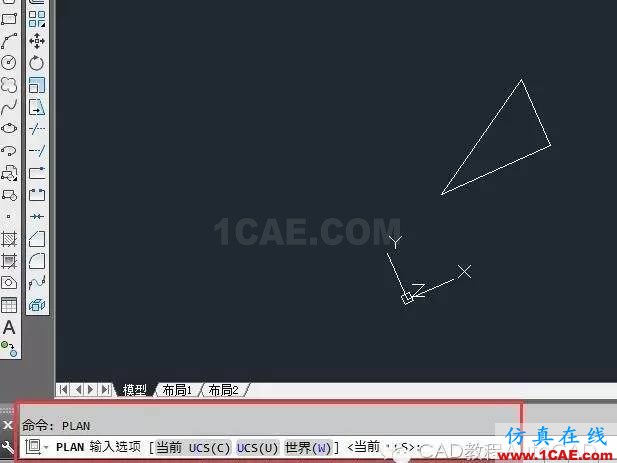

輸入plan并回車后會有如下提示,二維圖則直接回車即可,三維圖中如果轉換過幾次坐標系了則ucs和wcs可能會不統一,現在命令行根據需要選擇不同的坐標系的XY平面即可。

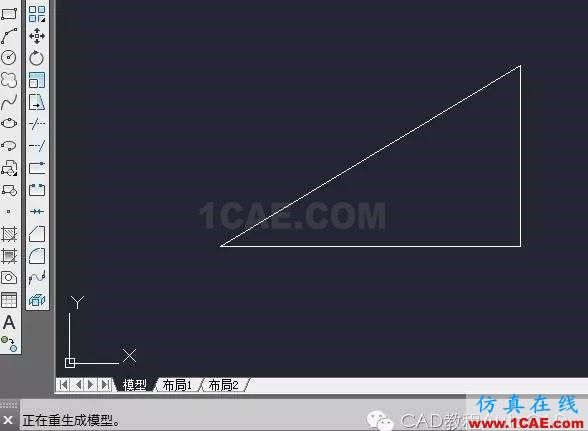

回車后轉換為二維圖初始樣式下的坐標系此時打開正交畫的直線肯定都是橫平豎直的。
