測量坐標轉換在測繪領域是老生常談,但不同情況下需求又稍有差別。本模塊將給CAD平面圖帶上顯式坐標系信息,以方便坐標、圖形的直接轉換與地理坐標查詢,同時為CAD數據向GIS數據轉換奠定坐標系方面的基礎,適用于使用AutoCAD繪制測繪相關平面圖的人群。

測量坐標轉換在測繪領域是老生常談,但不同情況下需求又稍有差別。本模塊將給CAD平面圖帶上顯式坐標系信息,以方便坐標、圖形的直接轉換與地理坐標查詢,同時為CAD數據向GIS數據轉換奠定坐標系方面的基礎,適用于使用AutoCAD繪制測繪相關平面圖的人群。

定義圖紙坐標系:設置當前CAD圖形的參考投影坐標系。大地基準為參考橢球轉換WGS84基準七參數,可從“七參數文件(*.7p)”讀取(詳見“七參數轉換坐標”功能)。對于國外特殊坐標系可以通過讀取ESRI *.prj文件直接導入坐標系。

圖1圖紙坐標系設置

坐標反算:計算選擇點對應的大地坐標,需定義圖紙坐標系。

圖2平面坐標反算

坐標/圖形換帶、高程抵償:單個或批量進行坐標換帶、高程抵償計算;當前CAD圖形坐標換帶、高程抵償轉換。高程抵償采用橢球膨脹法,由于膨脹量計算方法有多種,計算結果并不唯一,所以本功能認為“膨脹橢球長半軸變化量”即為“投影高度”(TGO里好像是這個)(與某些程序里通過計算得出的“投影高程”的概念并不一樣)。

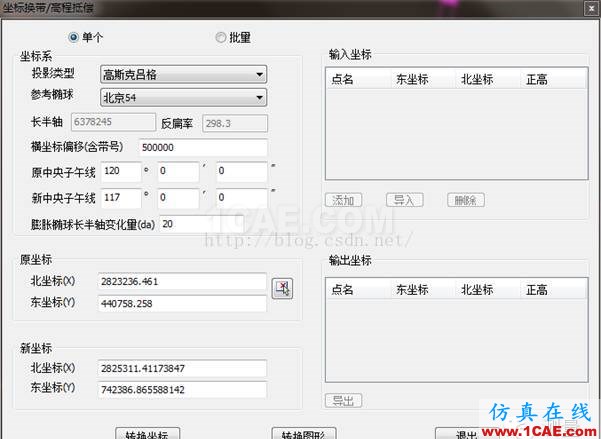

圖3坐標換帶、高程抵償計算對話框

七參數計算:

必須已知正確的輸入坐標系與輸出坐標系,如有帶號應加入橫坐標偏移500000之前;公共控制點個數一致、順序一致(即一一對應,目前不能自動匹配)。

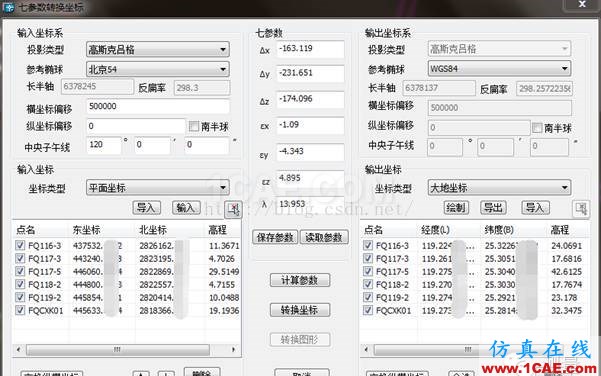

圖4地方坐標與WGS84坐標計算七參數

七參數坐標轉換:

坐標轉換與參數計算在同一界面;可直接計算參數或輸入參數或讀取保存的七參數文件;根據七參數可將當前CAD平面圖轉換為目標坐標系。

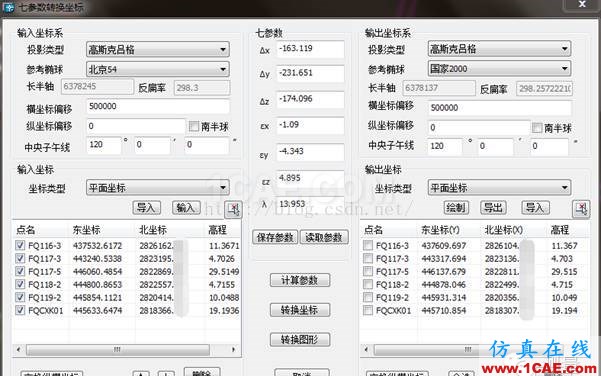

圖5地方坐標之間的轉換

大地坐標數據格式為d.mmsssssss,文件(CSV)格式為:點名,經度/橫坐標、緯度/縱坐標、橢球高。

導入大地坐標:

通過坐標正算轉換大地坐標為同一橢球下平面投影坐標并繪制坐標點。需要先定義圖紙坐標系,大地坐標格式為dd.mmssss或LGO導出csv文件。

導入WGS84坐標:

通過七參數轉換WGS84大地坐標為平面投影坐標并繪制坐標點。需要先定義圖紙坐標系,包括地方橢球轉換WGS84橢球七參數,大地坐標格式為dd.mmssss。

查詢WGS84坐標:

通過七參數轉換計算選擇點對應的WGS84大地坐標。需要先定義圖紙坐標系,包括地方橢球轉換WGS84橢球七參數,大地坐標格式為dd.mmssss。
鼠標點擊查詢點,命令行輸出對應WGS84大地坐標。

圖6查詢WGS84坐標
